关于卷筒电缆(卷盘)电缆介绍

作者:时间:2021-09-27 13:57:511213 次浏览

信息摘要:

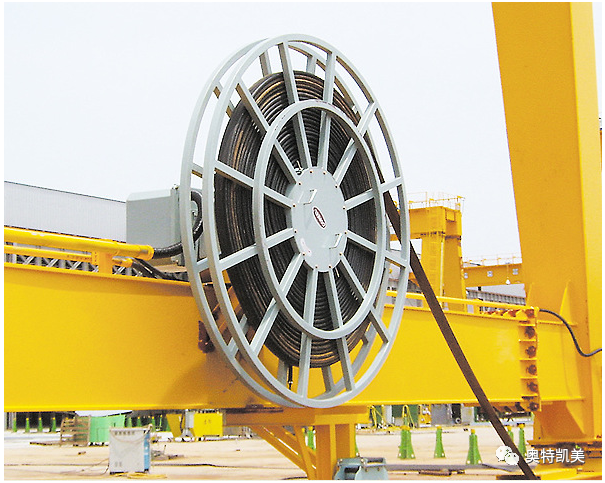

作为移动传输领域主流解决方案。用于交流额定电压0.6/1KV及以下的起重升降机、堆取料机、翻车机、排土机、混匀机、港机卷筒、凿岩台车、掘进机卷筒、电动铲运机上用柔性连接与控制电缆,新型双层结构,同时亦可在拖链系统中用作卷筒和拖曳电缆,随拖轴或其它类似装置的导向进行收展运动。电缆具备优异的柔韧性耐弯曲卷绕,满足全天候作业,耐热阻燃,低温保持柔性,户外移动使用抗UV,防水等等特性;奥特凯美卷筒电缆根据用户需要可设计加入多芯控制电缆及光纤通信制成动力、控制光纤、通迅线于一体,电缆广泛用于冶金、电力、石油化工、矿山、水泥、船舶工业、港口及移动设备制造等行业。


多芯卷筒电缆的内部缆芯绞合结构大致分两种,分层绞合和分束绞合。

分层绞合:缆芯大多主要围绕中心线分几层紧紧绞合。该类绞合结构当卷筒电缆弯曲受力时,电缆的内径受压而外径受拉。当电缆置于高速或长时间弯曲移动状态时,缆芯会经过不同的挤压过程形成不同的受压和拉伸区域。起初由于选用材料的性电缆能正常工作,但久而久之材料过度受力挤压以至变形不能恢复,就导致了卷筒电缆起旋、打扭甚至断芯问题的出现。

分束绞合:采用多重成束工艺,在卷筒电缆工作时间,芯线多次改变电缆的弯曲内径和外径,高度紧拉的中心线周围拉力和压力彼此保持平衡,使得电缆内部结构有可靠的稳定性。因而循环次数多,使用时限长。

奥特凯美卷筒电缆了电性能、耐候性,以及其他基本要求能够与设备匹配外,主要的基本特征就是:可以经受长时间弯曲运动、极其优异的抗张特性、耐压特别是翻滚耐压和耐磨特性。由于卷筒的工作原理为旋转、收线、放线,卷筒自身一般为恒张力收放,对于线缆的抗张强度有较高的要求,加上收卷电缆为单道层叠或多道层叠,卷筒电缆本身耐挤压的性能要好,缆芯受到挤压导致变形是必然的,问题是所有的变形要对电缆的影响降低到更小是需要研究的。目前国内其他卷筒电缆基本问题就是断芯和护套开裂和抗丝绳挤压破绝缘层导致电缆工作停顿。所以,我司卷筒电缆的导体材料的柔韧性、绝缘材料的耐拉伸老化、线芯的组合、辅助材料的搭配、缠绕或内护套的保护、屏蔽的要求和外护套的材料和要求,这些与一般柔性电缆是有本质区别的。
